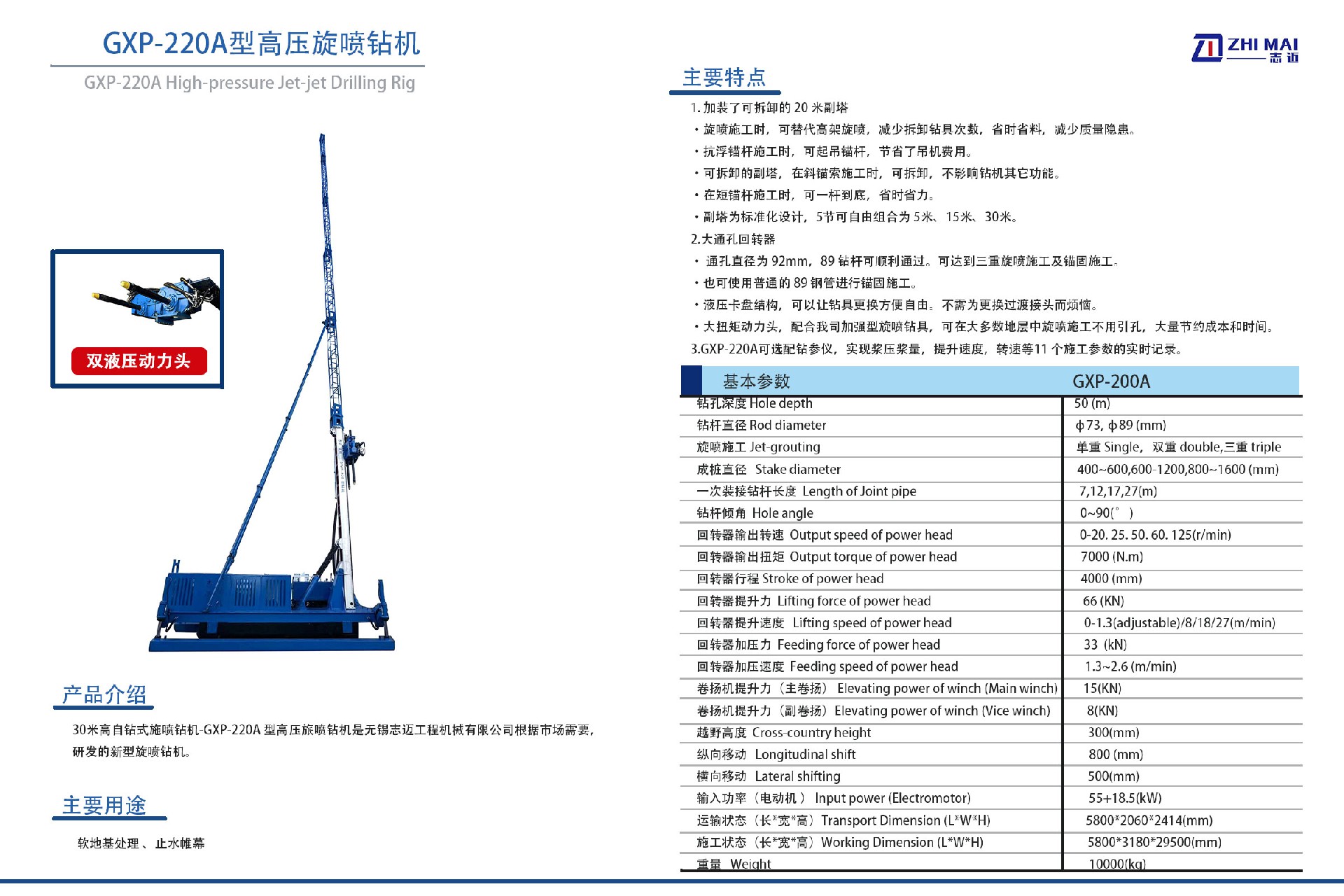

GXP-220A型高压旋喷钻机

GXP-220A型钻机高压旋喷钻机

产品介绍

无锡志迈工程机械有限公司，中国一家信誉良好的制造商，愿意为您提供高压旋喷钻机。我们承诺为您提供最好的售后支持和及时交货。目前国内最先进的自钻式旋喷钻机，GXP-220A 型高压旅喷钻机是无锡锐迈工程机械有限公司根据市场需要，研发的新型旋喷钻机。

主要用途：

1、软地基处理 2、止水帷幕

主要特点：

1. 加装了可拆卸的 20 米副塔

· 旋喷施工时，可替代高架旋喷，减少拆卸钻具次数，省时省料，减少质量隐患。

· 抗浮锚杆施工时，可起吊锚杆，节省了吊机费用。

· 可拆卸的副塔，在斜锚索施工时，可拆卸，不影响钻机其它功能。

· 在短锚杆施工时，可一杆到底，省时省力。

· 副塔为标准化设计，5节可自由组合为 5米、15米、30米。

2.大通孔回转器

· 通孔直径为 92mm，89 钻杆可顺利通过。可达到三重旋喷施工及锚固施工。

· 也可使用普通的 89 钢管进行锚固施工。

· 液压卡盘结构，可以让钻具更换方便自由。不需为更换过渡接头而烦恼。

· 大扭矩动力头，配合我司加强型旋喷钻具，可在大多数地层中旋喷施工不用引孔，大量节约成本和时间。

1. (GXP-220A）可选配钻参仪，实现浆压浆量，提升速度，转速等11 个施工参数的实时记录。

主要技术参数 /Main Technique Specifications:

使用性能                   Specification                          GXP-80A

 钻孔深度 (m)                Hole depth (m)                        50

钻杆直径 (mm)              Rod diameter (mm)                  ф73, ф89

旋喷施工                    Jet-grouting          单重 Single，双重 double,三重 triple

成桩直径 (mm)              Stake diameter (mm)        400~600,600-1200,800~1600

一次装接钻杆长度 (m)         Length of Joint pipe (m)            7,12,17,27

钻杆倾角(°)                  Hole angle(° )                     0~90

回转器输出转速 (r/min)  Output speed of power head(r/min)       0-20. 25. 50. 60. 125

回转器输出扭矩 (N.m)         Output torque of power head (N.m)      10000

回转器行程 (mm)              Stroke of power head (mm)           4000

回转器提升力(kN)             Lifting force of power head (KN)         66

回转器提升速度 (m/min)  Lifting speed of power head (m/min) 0-1.3(adjustable)/8/18/27

回转器加压力(kN)          Feeding force of power head (kN)          33

回转器加压速度 (m/min)    Feeding speed of power head (m/min)     1.3~2.6

卷扬机提升力（主卷扬）(kN)  Elevating power of winch (Main winch) (KN)   15

卷扬机提升力（副卷扬）(KN）Elevating power of winch (Vice winch) (KN)    8

越野高度（mm)          Cross-country height (mm)                    300

纵向移动（mm)      Longitudinal shift (mm)                           800

横向移动（mm)     Lateral shifting (mm)                              500

输入功率（电动机 (kW)   Input power (Electromotor)(kW)                55+18.5

运输状态（长*宽*高）(mm）Transport Dimension (L*W*H)(mm)         5800*2060*2414

施工状态（长*宽*高）(mm) Working Dimension (L*W*H)(mm)        5800*3180*29500

重量 (kg) Weight (kg)                                             10000
